激光錫焊工藝憑借其高精度、非接觸式和高度自動化的特點，非常適合攝像頭模組日益精密化的生產需求，已經成為提升攝像頭模組制造良率和效率的關鍵技術之一。

激光錫焊的工作原理

激光錫焊主要利用紅外激光束(波長通常在808-980nm)作為熱源，照射到焊盤表面的錫料(錫膏或錫球)上，使其瞬間熔化并潤濕焊盤，冷卻后形成可靠連接。它通常集成了同軸視覺定位系統(CCD)、紅外測溫模塊和精密運動控制系統，實現了高精度定位(±0.01mm)、實時溫度反饋控制(±2℃精度)和過程監控，確保焊接過程的高度精確和穩定。

在攝像頭模組制造中的應用場景

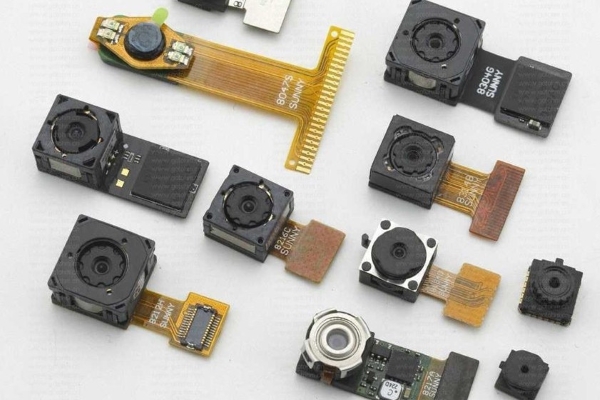

攝像頭模組，特別是手機攝像頭，內部結構精密，包含了大量微小的元器件和連接點。激光錫焊技術在其中發揮著重要作用：

VCM(音圈馬達)引腳焊接：VCM是控制攝像頭對焦的核心部件，其線圈引腳非常纖細，對熱和應力極其敏感。激光錫焊的非接觸和局部加熱特性，能有效避免線圈變形，確保對焦功能可靠。

圖像傳感器(CIS)與FPC/PCB焊接：將圖像傳感器芯片焊接連接到柔性印刷線路板(FPC)或硬質電路板(PCB)上。激光的高精度光斑(可至0.1mm)能應對微細焊盤間距(可達0.25mm甚至更小)，避免連錫短路，并防止高溫?fù)p壞敏感的成像區域。

FPC(柔性電路板)連接器焊接：攝像頭模組與主板通常通過FPC連接。激光焊接可避免熱應力導致FPC變形，保證連接可靠性。

車載攝像頭模組焊接：車載攝像頭對可靠性和耐久性要求極高，需耐受振動和溫度變化。激光錫焊能提供一致性高、機械強度好的焊點，并通過在線AOI檢測保障質量。

松盛光電激光恒溫錫焊系統特點：

1.采用非接觸式焊接，無機械應力損傷，熱效應影響較小。

2.多軸智能工作平臺(可選配)，可應接各種復雜精密焊接工藝。

3.同軸CCD攝像定位及加工監視系統，可清晰呈現焊點并及時校正對位，保證加工精度和自動化生產。

4.獨創的溫度反饋系統，可直接控制焊點的溫度，并能實時呈現焊接溫度曲線，保證焊接的良率。

5.激光，CCD，測溫，指示光四點同軸,完美的解決了行業內多光路重合難題并避免復雜調試。

6.保證優良率99%的情況下，焊接的焊點直徑最小達0.2mm，單個焊點的焊接時間更短。

7.X軸、Y軸、Z軸適應更多器件的焊接，應用更廣泛。

(可集成各種規格激光控制器和激光頭)

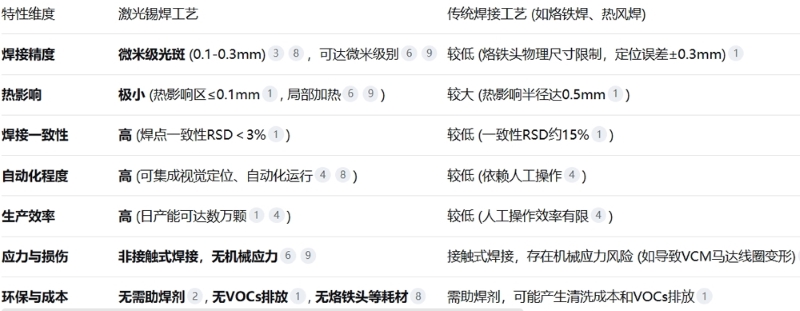

激光錫焊的優勢

提升綜合效益：雖然設備初始投入可能較高，但其高良率(案例顯示從88%提升至99.3%)、節省人力(1臺設備可替代3名工人)、減少材料損耗(無需助焊劑、錫膏殘留少)和更高產能，能顯著降低單件成本并提升生產效率。

實現綠色生產：過程中無需助焊劑，因此無VOCs排放，更加環保。

支持智能制造：設備支持與MES系統集成，實現數據追溯和遠程監控，為智能化生產鋪平道路。
