隨著現代電子設備不斷向微型化、集成化、高頻化方向發展，電感元器件正面臨著前所未有的制造挑戰。傳統焊錫技術在應對0402、0201甚至更小尺寸的電感時已力不從心，而激光焊錫技術正以其非接觸加工、熱能集中、快速加熱和程序化控制的優勢，成為推動電感制造升級的關鍵力量。

傳統焊接遭遇瓶頸

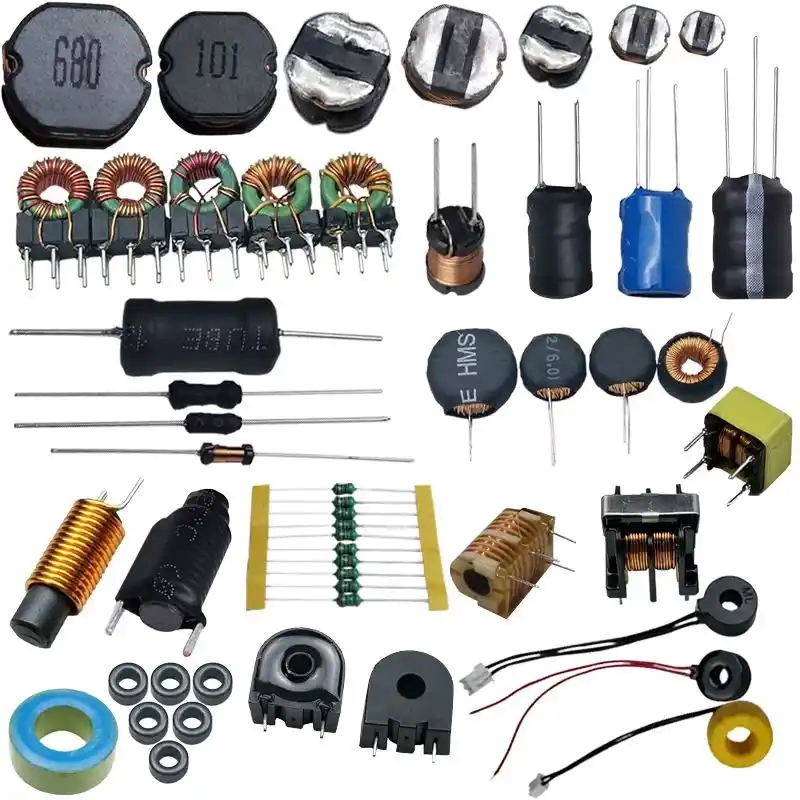

電感作為電子設備中不可或缺的無源元件，其制造工藝直接影響著電子產品的性能和可靠性。隨著電感尺寸的不斷縮小，傳統焊接方法的局限性日益凸顯：

熱損傷風險：熱風焊接或烙鐵焊接產生的熱量易擴散，可能損傷電感內部的磁芯材料或絕緣涂層

精度不足：當焊盤間距小于0.3mm時，傳統工具難以實現精準焊接，容易造成橋連或虛焊

效率低下：人工焊接方式難以滿足規?；a(chǎn)需求，一致性無法保證

可達性差：對于三維立體結構的一體成型電感，傳統方法存在焊接盲區

激光焊錫的技術優勢

激光焊錫技術通過高度集中的激光能量，在極小區域內實現快速加熱和冷卻，為精密電感焊接提供了理想解決方案：

非接觸加工：激光焊接無需物理接觸工件，避免了機械應力對微型電感的影響

局部加熱：熱能高度集中，熱影響區小，不會損傷周圍敏感元件

精確控制：通過編程可實現焊接路徑、能量和時間的精準控制

過程潔凈：可選無需助焊劑工藝，減少后續清洗工序

適應性強：可處理多種材料組合，包括不同金屬和特殊涂層

激光焊錫主要分為錫絲填充、錫膏填充和錫球填充三種形式，其中錫球填充法特別適用于焊點微小、熱容量小的精密電感焊接，可實現直徑僅0.07mm焊點的可靠焊接。

在電感制造中的具體應用

車載電感焊接：汽車電子對可靠性的要求極高。激光焊錫能夠在不損傷磁芯材料的情況下，實現繞線電感引腳的可靠焊接，確保在嚴苛工作環境下的穩定連接。

5G射頻電感焊接：5G設備中的高頻電感對Q值(品質因數)有嚴格要求。激光焊錫通過最小化熱影響區，保持了電感線圈的理想性能參數。

一體成型電感焊接：這類電感結構復雜，引腳呈三維分布。激光束的可達性優勢使其能夠完成傳統方法難以觸及的焊接點。

微型繞線電感焊接：對于線圈線徑僅0.01mm的微型電感，激光焊錫通過0.5毫秒短脈沖瞬間熔錫，將絕緣層損傷率從傳統工藝的12%降至1%以下。

實施關鍵技術要點

成功應用激光焊錫技術需要考慮以下關鍵因素：

工藝參數優化：激光功率、照射時間、光斑大小需要根據具體電感材料、尺寸和結構進行精細調節

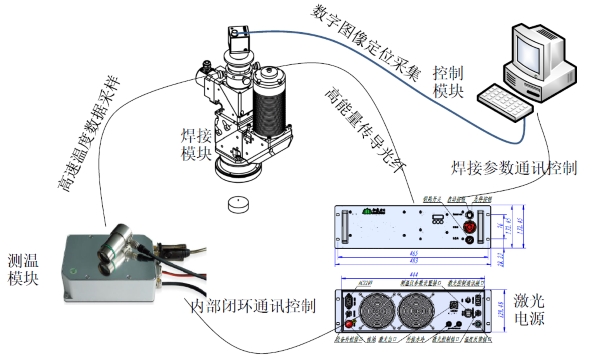

溫度精準控制：先進閉環溫控系統可實現±2°C的精確溫度管理，確保焊接一致性

視覺定位系統：高分辨率CCD視覺系統可識別微小焊盤，實現精度高達0.05mm的定位

實時質量監控：集成AOI(自動光學檢測)系統可在焊接過程中實時監控焊點質量

應用成效與未來展望

采用激光焊錫技術后，電感制造企業取得了顯著成效：

焊接良品率從傳統工藝的78%提升至99.5%以上

生產效率提高35倍，單設備日產能可達1.5萬件

材料利用率提高，錫料浪費減少40%

產品一致性大幅提升，批次間差異減小

隨著藍光激光錫焊技術的成熟，激光對高反射材料(如銅、金)的吸收率從紅外激光的35%提升至約60%，進一步拓寬了激光焊錫在電感制造中的應用范圍。

未來，隨著人工智能和機器學習技術的融入，激光焊錫系統將實現更智能的工藝參數自適應調整，為電感制造的全面自動化奠定基礎。在可穿戴設備、醫療器械、航空航天等高端應用領域，激光焊錫技術將助力電感元器件向著更微小、更高性能的方向持續發展。

結語

激光焊錫技術正在深刻改變電感元器件的制造格局，它不僅解決了傳統焊接方法在微型化時代面臨的難題，更為電感性能的提升和新型電感的開發創造了條件。隨著技術的不斷成熟和成本的逐步下降，激光焊錫有望成為電感制造的標準工藝，推動整個電子行業向著更高集成度、更優性能的方向邁進。
