隨著集成電路設計水平不斷提高以及表面貼裝技術向高密度、高可靠性方向演進，傳統焊接工藝正遭遇嚴峻挑戰。以四側引腳扁平封裝為例，其引腳中心距已縮減至0.3毫米，單個器件引腳數量可超過576個。在這種精密化趨勢下，傳統氣相再流焊和熱風再流焊等技術因熱傳導效率不足，容易引發相鄰引腳焊點間的“橋連”問題，嚴重影響產品合格率。

同時，環保要求的日益嚴格推動了無鉛焊料的廣泛應用。然而，以SAC305為代表的無鉛錫料熔點達到220°C，比傳統錫鉛焊料高出30-40°C。為確保焊接質量，激光錫焊的峰值溫度需要提升至250°C，這不僅對設備耐熱性能提出更高標準，還加劇了焊料氧化和潤濕性不足的難題。

激光錫焊的核心技術進展

相比傳統焊接方法，激光錫焊憑借其獨特優勢，已成為微型化電子組裝的關鍵解決方案：

微米級別的精細加工

激光光斑能夠聚焦到50微米以下，結合伺服電機驅動的高精度傳動系統，可實現0.2毫米間距焊點的精確焊接。這種精細控制能力使激光錫焊在柔性電路板和光通信模塊等高密度封裝應用中展現出獨特價值。

非接觸熱管理技術

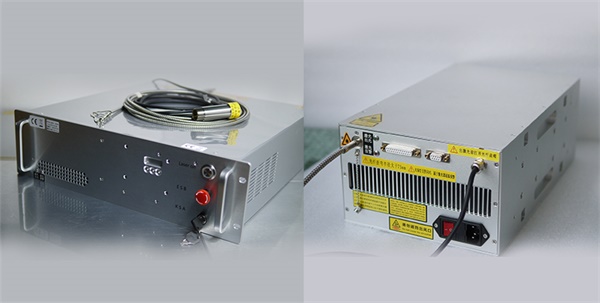

采用光纖傳輸?shù)陌雽?dǎo)體激光器(波長980nm)能夠?qū)⒛芰棵芏燃性诤更c(diǎn)區域，將熱影響區寬度控制在100微米以內。相較于傳統烙鐵頭接觸式焊接，這種方法可減少超過30%的熱應力傳遞，特別適合MEMS傳感器和GaN射頻器件等對溫度敏感的元件。

智能工藝參數調控

集成高精度紅外測溫模塊(精度±0.5°C)和PID閉環控制系統，實現了焊接溫度曲線的實時動態調節。在光模塊內部焊接等應用中，系統能夠自動補償因焊盤氧化引起的吸熱差異，確保每個焊點的熔融狀態保持一致。

應對無鉛化挑戰的創新方案

針對無鉛錫料高熔點的特性，業界已形成三種主要技術路線：

設備升級方案：采用高功率連續激光器(≥200W)配合雙工位送錫系統，通過預熱模塊將基板溫度穩定控制在180°C±2°C，確保無鉛焊料在250°C峰值溫度下仍能保持良好的潤濕性能。

工藝優化方案：開發氮?dú)獗Ｗo(hù)焊接艙體，將氧含量控制在500ppm以下，可顯著減少60%的焊點氧化現象。同時采用脈沖激光與錫膏同步填充工藝，將焊點空洞率從傳統工藝的15%降低至5%以內。

材料創新方案：選用含鎳、銻元素的錫-銀-銅無鉛焊料，在增強抗氧化能力的同時，通過精確調控激光能量密度(15-30J/cm²)，實現低銀焊料的可靠連接。

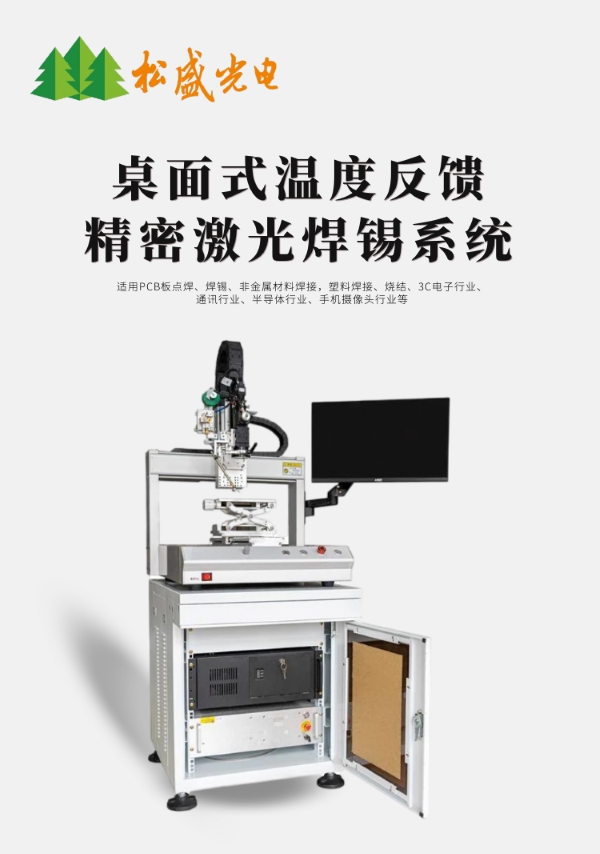

松盛光電激光錫焊系統由多軸伺服模組，實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成;松盛光電通過多年焊接工藝摸索，自主開發的智能型軟釬焊軟件，支持導入多種格式文件。獨創PID在線溫度調節反饋系統，能有效的控制恒溫焊接，確保焊接良品率與精密度。本產品適用面廣，可應用于在線生產，也可獨立式加工。擁有以下特點優勢：

1.采用非接觸式焊接，無機械應力損傷，熱效應影響較小。

2.多軸智能工作平臺(可選配)，可應接各種復雜精密焊接工藝。

3.同軸CCD攝像定位及加工監視系統，可清晰呈現焊點并及時校正對位，保證加工精度和自動化生產。

4.獨創的溫度反饋系統，可直接控制焊點的溫度，并能實時呈現焊接溫度曲線，保證焊接的良率。

5.激光，CCD，測溫，指示光四點同軸,完美的解決了行業內多光路重合難題并避免復雜調試。

6.保證優良率99%的情況下，焊接的焊點直徑最小達0.2mm，單個焊點的焊接時間更短。

7.X軸、Y軸、Z軸適應更多器件的焊接，應用更廣泛。
