不同錫焊工藝對 PCB 電路板的實際影響，主要取決于其能量傳遞方式、作用范圍與控制精度，這些因素直接決定了電路板的性能、結構完整性及長期可靠性。激光錫焊作為一種高精密的焊接方式，具備“低損傷、高精度、強適配性”等突出特點，與傳統工藝形成顯著差異。以下從工藝原理出發，結合實際應用，系統分析各類錫焊工藝對 PCB 的影響，并重點闡述激光錫焊的技術優勢。
一、主流錫焊工藝對 PCB 的影響對比
傳統錫焊工藝(如波峰焊、回流焊)通常采用“整體或大范圍加熱”方式，而激光錫焊則聚焦于“局部精準能量輸入”。二者在熱影響范圍、結構保護效果及焊接質量等方面存在系統性差異。
| 影響維度 | 激光錫焊 | 波峰焊 | 回流焊 |
| 熱輸入與熱損傷 | - 熱輸入極低：毫秒級加熱（0.3-0.5 秒），能量密度集中（可達 10?W/cm²），僅作用于焊點局部。- 熱影響區極小：可控制在 50μm 以內，PCB 基材溫升≤30℃，無基材老化、變色風險。- 多層板保護：避免層間樹脂因高溫軟化導致的分層、起泡問題。 | - 熱輸入極大：PCB 需整體接觸 250-280℃錫爐，受熱時間長達數秒，整體溫度驟升。- 熱變形嚴重：FR-4 基材易出現翹曲（變形量可達 0.5-1mm），薄基板（厚度＜0.8mm）甚至斷裂。- 元件損傷：周邊熱敏元件（如 OLED 驅動芯片）易因超溫（＞125℃）失效。 | - 熱輸入中等：需經高溫爐（峰值溫度 220-260℃），受熱時間 3-5 分鐘，屬于 “持續溫和加熱”。- 焊盤風險：長期高溫易導致焊盤與基材結合力下降，出現 “焊盤脫落”；鍍金焊盤易氧化發黑，影響導電性。- 基材老化：PI 膜等柔性基材收縮率超 5%，影響 FPCB 的彎折性能。 |
| 焊接精度與板件保護 | - 微米級定位：聚焦光斑最小直徑 50μm，搭配亞像素視覺系統（定位精度 ±0.003mm），可焊接 0.15mm 微型焊盤、0.25mm 間距元件。- 無接觸損傷：非接觸加熱，無烙鐵等工具的機械壓力，12μm 薄銅箔剝離率降至 0.1% 以下，適配柔性 PCB（FPCB）等脆弱基材。- 無橋連虛焊：按需供料（錫球直徑與焊盤誤差≤±0.05mm），錫料利用率達 95%，橋連率僅 0.05%。 | - 精度不足：焊料波峰擴散范圍廣，對＜0.5mm 間距焊盤易造成橋連；焊料殘留易導致 PCB 表面絕緣電阻下降。- 機械沖擊：PCB 過錫爐時的傳送摩擦，可能導致邊緣銅箔磨損、插件引腳變形。- 助焊劑殘留：高溫下助焊劑揮發不徹底，殘留的酸性物質會腐蝕 PCB 銅箔，降低長期可靠性。 | - 元件偏移：高溫下焊料表面張力變化，易導致微型貼片元件（如 0402 封裝電阻）偏移、立碑。- 焊錫球缺陷：助焊劑揮發產生的氣體易裹挾錫料形成焊錫球，附著在 PCB 表面引發隱性短路。- 局部加熱不均：PCB 邊緣與中心受熱差異大，易導致高密度區域焊點潤濕不均。 |
| 焊點可靠性與壽命 | - 焊點結構致密：冷卻速率達 100℃/ms，焊點晶粒細小，剪切強度超 60N/mm²（遠超傳統烙鐵焊的 40N/mm²）。- 抗氧化保護：焊接時通入 99.99%-99.999% 純度氮?dú)?，氧含?le;30ppm，確保錫料與焊盤形成穩定金屬間化合物（IMC 層），避免焊點氧化失效。- 在線質檢保障：3D 視覺檢測（精度 5μm）實時監控焊點尺寸與形狀，批量良率穩定在 99.6% 以上。 | - 焊點疏松：焊料冷卻速度慢，晶粒粗大，易出現空洞（空洞率可達 10%-15%），導電性與機械強度差。- 焊點氧化：高溫焊料與空氣接觸充分，焊點表面易形成氧化膜，長期振動后易出現虛焊。- 壽命較短：在高低溫循環（-40℃~85℃）測試中，焊點失效周期通常比激光錫焊短 30% 以上。 | - IMC 層不穩定：持續高溫可能導致 IMC 層過度生長（厚度＞2μm），變脆易裂，降低焊點抗疲勞能力。- 焊點空洞：PCB 表面油污、焊膏中水分揮發，易在焊點內部形成空洞，影響大電流傳輸時的散熱性能。 |
| 材質適配性 | - 全材質兼容：通過調節激光波長（藍光適配銅等高反射材料，紅外適配常規基材）、功率（10-20W 適配微型焊盤，30-50W 適配常規焊盤），適配 FR-4、鋁基板、陶瓷 PCB 等多元材質。- 熱敏元件適配：紫外激光低熱輸入，醫療植入式傳感器的酶電極靈敏度保留率達 98%（傳統工藝僅 80%）。 | - 適配局限：對鋁基板等高熱導材質，熱量快速流失導致焊料熔化不充分；對柔性基材易造成不可逆變形。- 鍍層敏感：對鍍金、鍍銀焊盤，高溫易導致鍍層溶解，影響焊接結合力。 | - 焊膏依賴：需匹配 PCB 材質選擇專用焊膏（如高溫焊膏、低溫焊膏），適配性低于激光錫焊；對無鉛焊料的潤濕控制難度大。 |
二、激光錫焊對 PCB 影響的深度剖析
激光錫焊對 PCB 的影響以“保護基板、優化焊點”為核心，特別適用于高密度、高可靠性要求的應用場景，其優勢主要體現在以下三個方面：
1. 熱影響控制：實現從“整體加熱”到“局部瞬時加熱”的跨越
傳統工藝因熱擴散容易引發 PCB 損傷，激光錫焊則通過精準能量控制有效避免此類問題：
能量高度集中：激光經聚焦后光斑直徑可控制在 50–200μm 范圍內，僅使焊接區域瞬時達到錫料熔點(如 SAC305 為 217℃)，而周邊區域基本維持常溫，有效避免 FR-4 基材因超過玻璃化轉變溫度(Tg 值一般為 130–180℃)而引起的軟化或變形。
保護熱敏感器件：在手機主板、醫療電子等 PCB 上，常分布有耐溫低于 125℃ 的元器件。激光焊接時間短(通常低于 0.5 秒)，結合氮?dú)獗Ｗo(hù)，可將周邊元件溫升控制在 30℃ 以內，避免熱失效。
2. 焊接精度高：適應 PCB 微型化與高密度互聯趨勢
隨著 PCB 焊盤間距縮小至 0.2mm 甚至更小，傳統工藝面臨精度不足的挑戰，激光錫焊則從以下方面實現高精度焊接：
精確定位：配備高分辨率視覺系統，可實現焊盤與激光光斑的對位誤差不超過 ±0.003mm，避免能量誤射損傷周邊線路或元件。
適應柔性板需求：對于厚度低于 0.2mm 的柔性 PCB(FPCB)，激光非接觸式加熱可顯著降低銅箔剝離風險，剝離率可控制在 0.1% 以下，滿足可穿戴設備等對柔性與可靠性的高要求。
錫量精確控制：采用錫球噴射技術，可根據焊盤尺寸(如 0.15mm、0.2mm、0.3mm)精準供給錫料，誤差范圍在 ±3% 以內，有效避免虛焊與橋連，錫料利用率高達 95% 以上。
3. 焊點可靠性提升：保障 PCB 長期穩定運行
激光錫焊從焊點結構及焊接環境兩方面提升焊點壽命與穩定性：
焊點結構致密：焊點冷卻速度可達 100℃/ms 以上，快速凝固使晶粒細化，減少疏松與空洞，焊點具備更好的抗振動與高低溫循環(-40℃~125℃)能力。
界面結合優良：焊接過程中通過氮?dú)獗Ｗo(hù)(氧含量 ≤30ppm)抑制氧化，促進焊點與焊盤之間形成均勻、厚度適中的金屬間化合物(IMC 層，約 0.5–2μm)，增強連接強度。
實時質量監控：焊接后通過 3D 視覺系統檢測焊點質量，能夠識別直徑大于 5μm 的空洞或高度偏差超過 10% 的不良焊點，實現焊接過程閉環控制，提升產品良率。

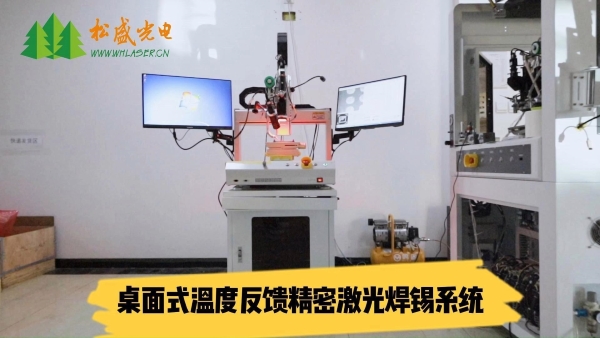

松盛光電激光恒溫錫焊實時溫度反饋系統，CCD同軸定位系統以及半導體激光器所構成;獨創PID在線溫度調節反饋系統，能有效的控制恒溫焊錫，有對焊錫對象的溫度進行實時高精度控制等特點，確保焊錫良品率與精密度。尤其適用于對于溫度敏感的高精度微電子器件焊錫加工，如微型揚聲器/馬達、連接器、攝像頭等等。
三、工藝選擇對 PCB 性能的關鍵影響
波峰焊：適用于通孔插裝元件的大批量焊接，成本較低，但熱影響大、殘留物多，多用于普通消費類電源板或控制板。
回流焊：是目前貼片元件焊接的主流工藝，但在高密度或熱敏感區域易出現偏移、虛焊等問題，需依賴精確的溫控與焊膏材料以控制風險。
激光錫焊：是高密度、高可靠性 PCB 焊接的理想選擇，尤其適用于 5G 通信設備、醫療電子、汽車傳感器等對精度與壽命有嚴苛要求的領域。其對 PCB 的“低熱輸入、高精度焊接、高可靠性焊點”特性，顯著提升了最終產品的性能與耐用性。
