激光二極管的優點是效率高、體積小、重量輕且價格低。尤其是多重量子井型的效率有20~40%，總而言之能量效率高是其較大特色。另外，它的連續輸出波長涵蓋了紅外線到可見光范圍，而光脈沖輸出達50W(帶寬100ns)，用在激光焊錫上半導體激光器是非常理想的選擇。

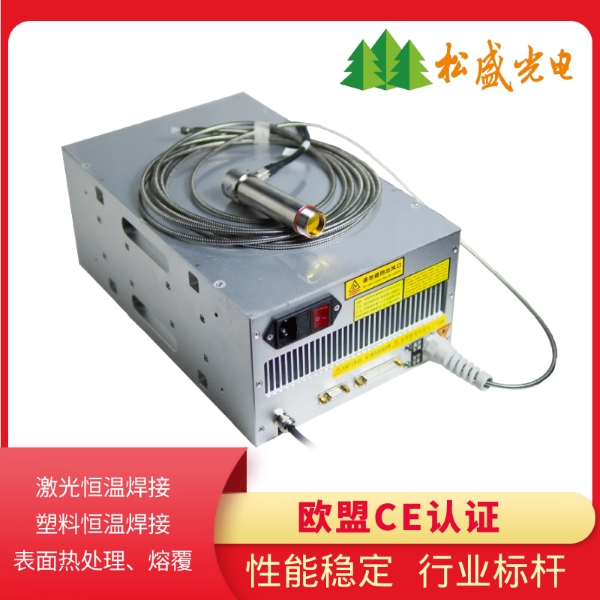

松盛光電976水冷/風冷恒溫半導體激光器圖示

什么是半導體激光器

半導體激光作為熱源時，利用的是光纖傳輸，因此可在常規方式不易施焊部位進行加工，靈活性好，聚焦性好，易于實現多工位裝置的自動化等等優點。其工作原理是激勵方式。利用半導體物質，即利用電子在能帶間躍遷發光，用半導體晶體的解理面形成兩個平行反射鏡面作為反射鏡，組成諧振腔，使光振蕩、反饋、產生光的輻射放大，輸出激光。半導體激光器在基本構造上，它屬于半導體的P-N接面，但激光二極管是以金屬包層從兩邊夾住發光層(有源層)，是“雙異質結接合構造”。而且在激光二極管中，將界面作為發射鏡(諧振腔)使用。在使用材料方面，有鎵(Ga)、砷(As)、銦(In)、磷(P)等。此外在多量子阱型中，也使用Ga·Al·As等。

半導體激光器的優點

一、波長與材料吸收特性匹配

錫焊的核心是通過激光能量使錫(熔點約 232℃)快速熔化，而半導體激光器的波長(常見 808nm、915nm、980nm 等近紅外波段)能被錫及助焊劑高效吸收。

二、高電光轉換效率，降低能耗與散熱壓力

半導體激光器的電光轉換效率可達 30%-50%(部分高端型號更高)，遠高于 CO?激光器(約 10%)、固體激光器(約 15%-20%)。

三、體積小巧，易于集成自動化系統

半導體激光器由半導體芯片直接發光，無需復雜的泵浦源(如固體激光器的閃光燈 / 二極管泵浦)或諧振腔結構，因此體積僅為傳統激光器的 1/10-1/100.重量輕(僅幾十克到數千克)。

四、參數可調性強，適配多樣化焊點需求

錫焊場景中，焊點大小(從 0.1mm 到數毫米)、錫量(微焊點到較大焊盤)、基材(PCB 板、芯片引腳等)差異極大，需精準控制激光能量輸出。

半導體激光器的輸出功率(毫瓦級到百瓦級)、脈沖寬度(納秒到毫秒)、重復頻率均可快速調節(響應速度達納秒級)，能實現：低成本與長壽命，符合工業量產需求。

成本優勢：半導體激光器基于成熟的半導體工藝批量生產(類似芯片制造)，規?；髥蝺r(jià)遠低于固體激光器(需晶體、泵浦源等昂貴元件)或光纖激光器，降低設備整體成本，適合消費電子等大規模量產場景。

長壽命與高可靠性：半導體激光器的工作壽命可達 1 萬 - 10 萬小時(遠超固體激光器的數千小時)，且抗震性強(無精密光學元件易損問題)，減少維護更換頻率，降低工業生產的停機損失。

五、熱影響區(HAZ)小，保護敏感電子元件

電子錫焊的核心挑戰是避免高溫?fù)p傷周邊元件(如電容、芯片等耐溫性差的器件)。

半導體激光器的能量集中且可控，配合短脈沖模式，可實現 “局部瞬時加熱”—— 僅熔化錫料，而基材(如 PCB 板、金屬引腳)的熱影響區(HAZ)極小(通常小于 100μm)，有效保護敏感元件。

這一特性是傳統熱風焊、烙鐵焊難以實現的，也是激光錫焊在精密電子制造中不可替代的核心原因。

閉環激光焊錫機的優點

采用閉環控制系統是為了監測和控制焊錫的質量，先進的激光焊錫設備配備有實時溫度檢測單元，將焊點的溫度通過紅外傳感器實時檢測出來，模數轉換送入控制計算機，通過溫度的變化情況監測焊點的形成過程，或?qū)崟r(shí)改變激光功率控制焊點的形成和質量。溫度上升過快時，可立即切斷激光輸出，保證不燒毀器件的引線。圖像監視器可以觀察激光與引線的為位置情況以及焊接的過程，可對焊錫過程錄像或拍照。激光器的輸出功率由控制計算機設定并可程序控制，保證加熱能量的精確性。

目前，國內大部分激光焊錫模組可以實現溫度閉環控制，測溫單元可以在每秒較多檢查 1000次實時溫度，系統可以根據實測溫度的變化來實時改變激光功率，每秒可以較多反應200次。但對應高精密、高要求的產品焊錫建議采用測溫單元采集頻率大于8000次/s、反應速度大于5000次/s的前端激光焊錫模組設備來確保焊錫的可靠性。

松盛光電自主研發976/980nm恒溫半導體激光器專用于激光錫焊塑料焊接領域，PID算法響應速度快(15μs)，不易燒毀焊點。激光器內置溫度閉環反饋系統，通過紅外傳感器對加熱點的溫度實施監測并實時調控，讓加工點溫度恒定在一個設定的溫度來焊接。根據客戶需求有風冷/水冷可選，常規的輸出功率有10W，100W，200W，300W，500W，1000W，2000W等。

半導體激光器憑借波長匹配性好、效率高、體積小、參數可調、成本低、熱影響區小等優勢，完美適配了激光錫焊對 “精準、高效、低損傷、易集成” 的需求，因此成為主流選擇。其性能特性與電子制造業(如 5G 設備、新能源汽車電子、半導體封裝)的精密焊接需求高度契合，推動了激光錫焊技術的普及與發展。
